Medición Aleatoria cada 100 m2

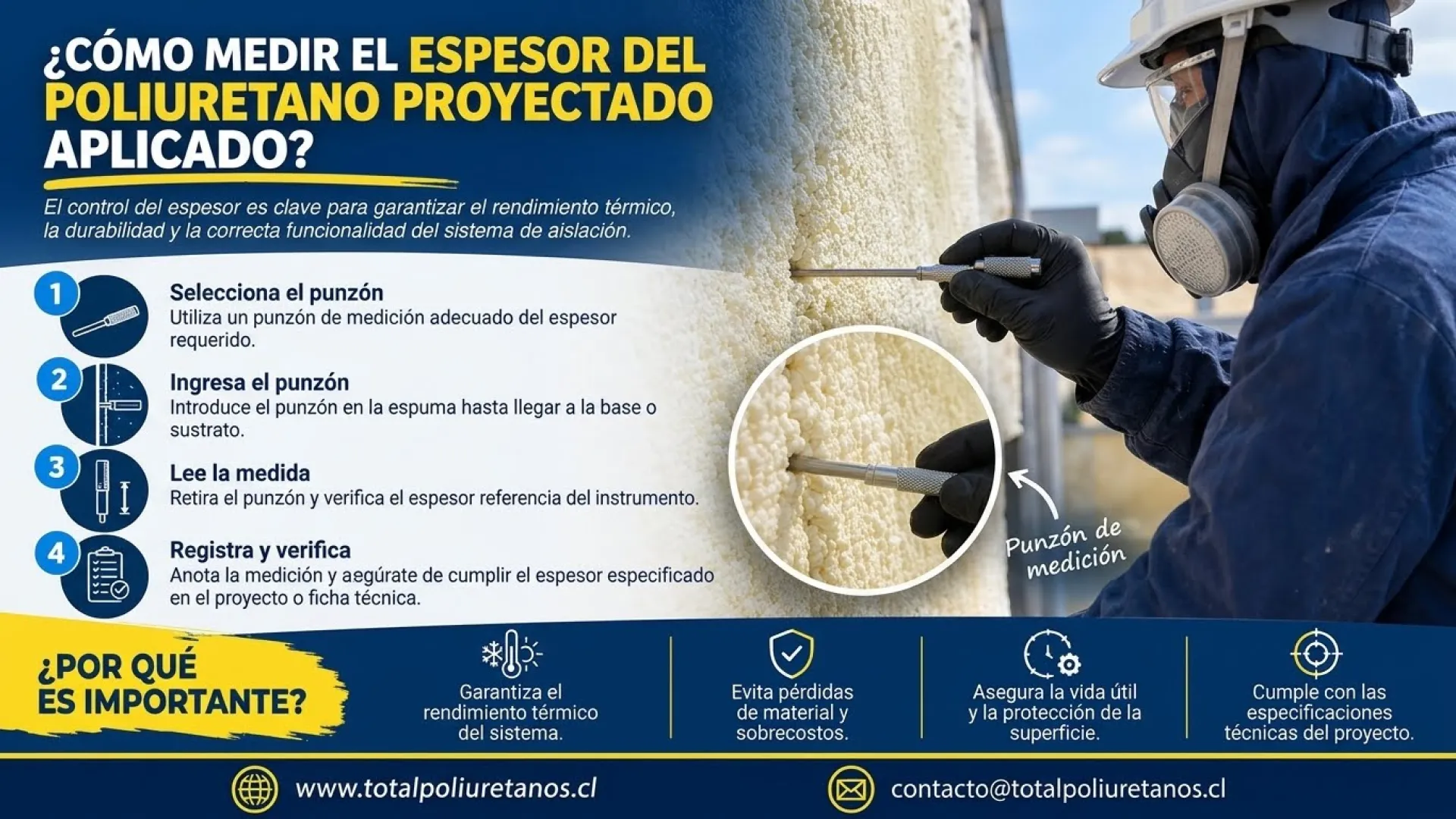

Medición del Espesor Aplicado en el Poliuretano
Tabla de contenidos:
La medición técnica del espesor en el poliuretano proyectado está estandarizada a nivel internacional para garantizar que la resistencia térmica calculada en el diseño coincida con lo ejecutado en la obra. Debido a que la espuma se expande de forma semi-rugosa e irregular (no es una superficie perfectamente lisa), no basta con medir un solo punto al azar. [1, 2, 3]La metodología oficial se basa en la norma técnica internacional UNE-EN 14315-2 (Anexo A), la cual establece las siguientes directrices y procedimientos: [1, 2]1. El instrumento de medición
- Punzón graduado o aguja milimetrada: Se debe emplear un instrumento de medición de espesor provisto de una punta rígida y delgada, cuyo diámetro no supere los 2 mm. [1, 2]
- Función: El diámetro milimétrico permite perforar la corteza o "piel" de la espuma de celda cerrada de manera limpia, atravesándola por completo hasta tocar el sustrato rígido subyacente (hormigón, madera o metal), sin aplastar, deformar ni comprimir la estructura celular durante la inserción. [1]
- Frecuencia: Se deben tomar obligatoriamente 10 mediciones individuales por cada 100 m² de superficie proyectada. [1, 2]
- Distribución obligatoria: Para evitar sesgos en el promedio final, las 10 lecturas deben seleccionarse de la siguiente manera:
- 5 mediciones en áreas que muestren, a simple vista, el mayor espesor.
- 5 mediciones en áreas que muestren, a simple vista, el menor espesor. [1]
- Distancia a esquinas: Ninguna medición válida puede tomarse a menos de 200 mm (20 cm) de esquinas, encuentros o vértices estructurales.
- Excepción para espacios estrechos: Si se está aislando una cavidad, viga o elemento constructivo cuya anchura total sea inferior a 450 mm, el límite de exclusión se reduce, impidiendo tomar muestras a menos de 100 mm (10 cm) del borde. [1]
- Una vez tomados los 10 registros puntuales en la sección de control, se realiza un promedio matemático simple.
- Según las especificaciones de la Asociación de la Industria del Poliuretano (IPUR), el espesor instalado declarado será el valor medio de esas diez mediciones, siempre y cuando se verifique que los mínimos locales no dejen desprotegida la estructura frente a puentes térmicos. [1, 2]
| Parámetro Técnico | Especificación de Control según UNE-EN 14315-2 |
|---|---|
| Herramienta autorizada | Punzón / Aguja graduada rígida de diámetro ≤ 2 mm |
| Puntos de muestreo | 10 lecturas cada 100 metros cuadrados aplicados |
| Criterio de selección | 5 en crestas (máximos visibles) y 5 en valles (mínimos visibles) |
| Margen a vértices | Prohibido medir a menos de 20 cm de esquinas generales |
| Resultado final | Promedio aritmético de las 10 muestras = Espesor de Aislamiento |
Por: TotalPoliuretanos
Publicado el 24 de Octubre de 2026 | 12 lecturas
